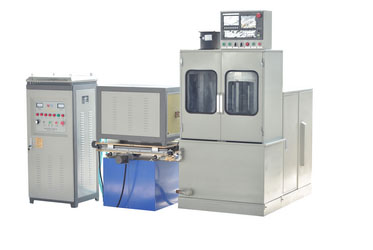

數控淬火機床結構特點

作者:admin 日期:2018-08-15 瀏覽:

數控淬火機床采用框架式焊接床身結構。上工作臺移動。步進電機驅動,雙層精密工作臺。該機床上工作臺移動采用滾珠絲杠傳動。移動速度無級可調,零件旋轉采用變頻調速控制,速度無級可調。零件夾持長度可電動調整,以適應淬火零件長度的變化,便于調整。采用數控系統實現自動控制,可存儲二十多種零件工藝順序。
 該機床具有手動操作及全自動操作功能。廣泛應用于拖拉機、汽車、工程機械、機床行業的感應熱處理領域。結構合理、功能齊全、裝置調試方便。適用于單件及批量零件生產。
   該機床具有連續淬火、同時淬火、分段連續淬火、分段同時淬火、等功能。齒輪類、環類及平面類零件的感應淬火。
數控淬火機床主機由床身、雙層精密工作臺、上頂尖座調整滑動機構、上頂尖總成、工作臺移動及傳動系統、主軸旋轉及傳動系統、零件旋轉與上頂尖調整機構。罩框、電氣數控局部等組成。配種平衡。
   床身部分:機床采用焊接床身結構。具有良好的防銹抗蝕性能。整體進行去應力退火。主要外露件外表經特殊處理。
3工作臺系統:采用步進電機通過變速機構驅動滾珠絲杠實現上工作臺的升降運動。傳動輕快。定位準確。移動速度無級 可調。導向精度高。

4主軸旋轉系統:由異步電機通過變速機構和傳動軸驅動主軸旋轉。采用變頻調速實現零件轉速無級調節。

5罩框:罩框用厚鋼板制成。制作精良。色澤大方。罩框上部設有玻璃窗及推拉門,電源進線:3相。通過數控鍵盤可對各種順序進行編程存儲。機床設置有失電保護、越位維護等功能。   6電氣控制局部:電氣控制局部由數控系統、變頻調速器、中間繼電器等組成。380V1.5Kw可存儲二十種以上零件的淬火工藝。外觀美觀。既可防止冷卻水外濺,又便于裝卸零件及監控淬火過程。

數控淬火機床、數控機床、淬火機床-青島恒金澤機械有限公司

具有較高的平安可靠性。

一、性能特點

   數控淬火機床采用框架式焊接床身結構。上工作臺移動。步進電機驅動,雙層精密工作臺。該機床上工作臺移動采用滾珠絲杠傳動。移動速度無級可調,零件旋轉采用變頻調速控制,速度無級可調。零件夾持長度可電動調整,以適應淬火零件長度的變化,便于調整。采用數控系統實現自動控制,可存儲二十多種零件工藝順序。

   該機床具有手動操作及全自動操作功能。廣泛應用于拖拉機、汽車、工程機械、機床行業的感應熱處理領域。結構合理、功能齊全、裝置調試方便。適用于單件及批量零件生產。

該機床具有連續淬火、同時淬火、分段連續淬火、分段同時淬火、等功能。齒輪類、環類及平面類零件的感應淬火。

二、結構特點主要用于半軸、傳動軸、凸輪軸等各種軸類零件外表淬火。

   數控淬火機床主機由床身、雙層精密工作臺、上頂尖座調整滑動機構、上頂尖總成、工作臺移動及傳動系統、主軸旋轉及傳動系統、零件旋轉與上頂尖調整機構。罩框、電氣數控局部等組成。配種平衡。

   1、床身部分:機床采用焊接床身結構。具有良好的防銹抗蝕性能。整體進行去應力退火。主要外露件外表經特殊處理。可實現不同長度工件的裝夾。

   2、上頂尖調整機構:上頂尖調整采用電動調整。
